測量功能:
測量元素:長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
測量對象:LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板(鋼網、SMT模板)等。
應用行業:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等。
技術參數:

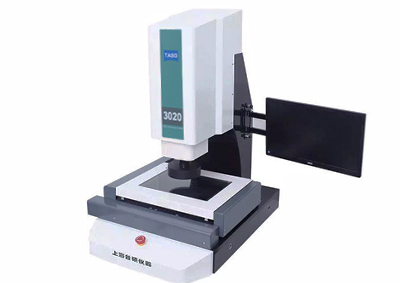

儀器型號 | CNC-3020 | |
外形尺寸 | 650×970×1750 | |
測量范圍 | X | 300 |
Y | 200 | |
Z | 180 | |
玻璃工作臺 | 尺寸 | 329×229 |
承重 | ≤25kg | |
測量精度 | X | ≤(3.0+L/200)μm |
Y | ≤(3.0+L/200)μm | |
Z | ≤(5.0+L/150)μm | |
影像測量系統 | CCD | 美國TEO高分辨率彩色攝像機 |
物鏡 | 高清可連續變倍鏡頭0.7×-4.5× | |
影像放大倍率 | 20×-180× | |
光源 | 輪廓光 | LED冷光源,256級亮度可調 |
表面光 | 6環8區LED冷光源,256級亮度可調 | |
同軸光 | LED冷光源,256級亮度可調 | |
軟件 | 愛科騰瑞精密測量軟件 | |
工作環境 | 溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80% ,遠離振源 | |
工作電源 | 220V/50Hz/10A | |
保修期 | 1年 |
