1100-500萬能材料試驗機

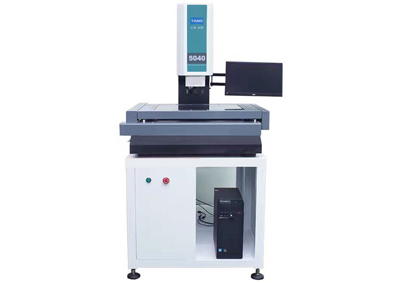

名稱:5040全自動影像測量儀
詳細信息 : 型號:CNC-5040
  • 售前QQ: 18115517817 13405131752

  • 售后QQ: 376561747 983904603
  • 立即咨詢客服

    • 測量功能:
      測量元素:長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。

      測量對象:LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件(連接器、接線端子)、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板(鋼網、SMT模板)等。

      應用行業:機械、電子、模具、注塑、五金、橡膠、低壓電器,磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表等。

      技術參數:

      儀器型號 CNC-5040
      外形尺寸(mm) 860×1180×1750
      測量范圍(mm) X 500
      Y 400
      Z 200
      玻璃工作臺(mm) 尺寸 529×429
      承重 ≤25kg
      測量精度 X ≤(3.0+L/200)μm
      Y ≤(3.0+L/200)μm
      Z ≤(5.0+L/150)μm
      影像測量系統 CCD 美國TEO高分辨率彩色攝像機
      物鏡 高清可連續變倍鏡頭0.7×-4.5×
      影像放大倍率 20×-180×
      光源 輪廓光 LED冷光源,256級亮度可調
      表面光 6環8區LED冷光源,256級亮度可調
      同軸光 LED冷光源,256級亮度可調
      軟件 愛科騰瑞精密測量軟件
      工作環境 溫度20℃±2℃,溫度變化<2℃/hr,濕度30~80% ,遠離振源
      工作電源 220V/50Hz/10A
      保修期 1年

      全自動影像測量儀測量軟件功能:
      一.基本功能:
      ●笛卡爾坐標/極坐標轉換       ●絕對/相對/工作坐標轉換
      ●公/英制轉換                         ●度/度分秒轉換
      ●點/點群                             ●兩點/多點求線
      ●三點/多點求圓及弧            ●B-spline線
      ●兩點間的距離                    ●兩線間的平均距離
      ●點線間的距離                    ●兩圓心距離
      ●圓線距離                           ●兩線間的夾角及交點

      二.特殊功能:
      ◆光源控制:全電腦控制光源。
      ◆自動變倍:不需要在每次變倍后重新影像校正,并可在測量及編程過程中任意變換放大倍率,能夠在測量同一物體不同部分使用不同放大倍率,錄入程序。。
      ◆自動對焦:由電腦自動判定對焦面,以保證每次對焦的精準度,減少人為判定產生的誤差。
      ◆坐標功能:量測工件時無需手動調節擺直,軟件提供坐標平移、旋轉、擺正。
      ◆標注功能:直接在影像及幾何區標注/移動尺寸,點、線、圓/圓弧及直線端點、中點,圓心、象限點自動捕捉。
      ◆自適應功能:可調節CCD參數設定,提高自適應力;去除毛邊功能,以正確取得量測數據。
      ◆自動捕捉:利用影像工具快速自動抓取基本幾何輪廓邊界點,直接擬合成線、圓、弧。
      ◆測繪功能:機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
      ◆拍照功能:量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
      ◆測量報告:對測量數據可設定公差,自動判斷,選擇需要的測量數據,生成標準的WORD、EXCEL 圖表報告。
      ◆編程功能:操作方便的自學習教導式編程軟件,程序可重復執行。
      ◆三維測量功能:Z軸方向可滿足產品的高度測量要求。

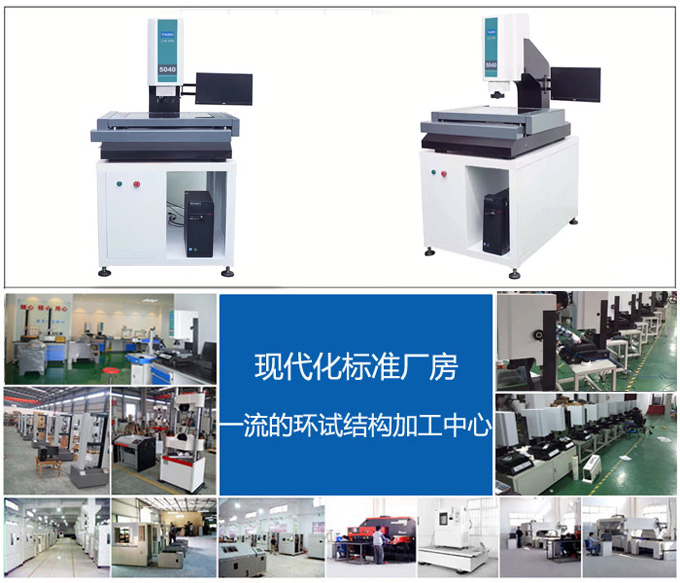

      產品及企業展示

      影像儀培訓現場
