應用范圍：
1.適用膠水：一般如UV膠、AB膠、EOOXY（黑膠）白膠、EMI導電膠、silicon、環氧樹脂、瞬間膠、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆螺絲固定劑等；2.適用對象：手機、電腦外殼、光碟機、印表機、墨水夾、PC板、LCD、LED、 DVD、數位相機、開關、連接器、繼電器、散熱器、半導體等電子行業，或與SMT設備連線快速點/涂膠、時鐘、玩具業醫療器材等需液體點膠產品。
技術參數：
項目 內容 備注 相機像素值 30萬/130萬/200萬/500萬 相機類型 輪廓搜索/邊緣位置掃描(主要用于定位點膠) 缺陷檢查/外觀檢查(主要用于點膠后檢測) 代碼識別(條形碼、二維碼) 單次檢測時間 70(典型值)ms 檢測時間+數據通信時間，根據圖像模板的大小略有不同 點膠定位精度 ±0.02 實際的點膠精度除了與CCD圖像有關，也與點膠工藝有關 圖像穩定時間 300ms 從機械臂停止，到圖像可以穩定檢測的時間 檢測時間 70ms(典型值) 檢測時間+數據通信時間，根據圖像模板的大小略有不同 檢測精度 ±0.02mm 根據相機、鏡頭以及產品大小會有所不同
機器特點：

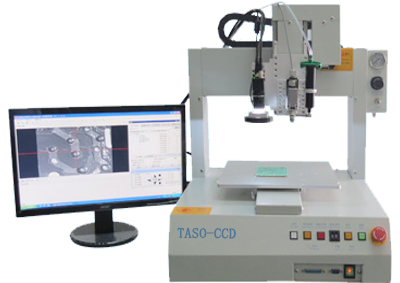

1.圖像設備能夠檢測目標點膠產品的位置，對目標點膠產品進行位置校正，進而對機械手的運動軌跡校正，達到高精度點膠的目的；2.改變了傳統的依靠針頭編程的方法，可以使用圖像來代替針頭編程，使編寫教導程序更加方便、快捷，同時編程的位置精度也大大提高；3.支持陣列式檢測+點膠編程，可以先以陣列方式完成CCD檢測，然后再以陣列的方式進行點膠。這種方式減少了運動路徑，提高了點膠的效率；4.通過預設的快捷鍵，可以方便地在圖像運行模式和針頭運行模式之間切換；5.產品型號與技術特點，與H系列絲桿點膠機特點相同。
